Temperaturmessung mit einem NTC

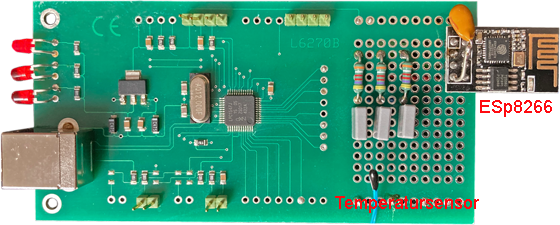

Auf dem Testboard L6270 befindet sich ein LPC1547 von NXP. Alle Signale sind
auf Stiftleisten geführt. Über den USB-Anschluss erfolgt die Stromversorgung
der Platine. Ebenfalls wird das Anwenderprogramm über den USB-Bus in den Flashspeicher
des LPC-Bausteins übertragen.
In dieser Anwendung wird mit einem NTC Temperatursensor die Raumtemperatur erfasst
und alle 45 Sekunden über das angedockte WLAN-Modul ESP8266 an einen Überwachungsserver
gesendet.
Der NTC ist an die 3,3V-Versorgung des LPC über einen Vorwiderstand 39,2K angeschlossen.
So kann die Spannung am NTC mit dem integrierten ADC gemessen und der aktuelle Widerstand
des NTC errechnet werden. Mit dem Widerstandswert erfolgt die Berechnung der aktuellen Temperatur.
Diese wird über des WLAN-Modul versendet. Für den Anschluss des WLAN-Moduls an den LPC1547
wird eine serielle Schnittstelle benutzt.
|
